Еще давно для сборки качественного ЦАПа мною была приобретена микросхема PCM1794. К сожалению, в экспериментах с ней мне не удалось добиться желаемого звука, заметно превосходящего звук твикнутого мной Asus Xonar ONE. Поэтому макет с PCM-кой был отправлен пылиться на полку. И вот недавно я решил опробовать дискретный выхлоп. Первым делом на макете был собран выхлоп по мотивам Семигора. Результат мне понравился, с дискретным выхлопом ЦАП звучал весьма приятно, появилось желание переслушать старые записи, чего я не замечал с старым выхлопом на операционниках.

В ходе дальнейшего совершенствования было решено применить jet-полевики 2sk117/2sk170 в дифкаскаде. Субъективно, с полевыми транзисторами звук стал еще более ровным и легким.

Дискретный выхлоп для PCM1794 / PCM1796

Дальнейшие эксперименты привели меня к следующей схеме дискретного выхлопа для PCM1794:

Преобразователь ток-напряжение выполнен на резисторе (R1 и R2),  cумматор на дискретных элементах.

Следует внимательно отнестись к выбору качественных резиторов на место R1, R2, R14. В качестве входных полевиков можно применить пары 2sk170/2sj74 или 2sk246/2sj103. Сами биполяры можно заменить на bc560/bc550.

Так как сама PCM-ка оказалась неудачной по уровню искажений, то решено было ее опробовать в моно режиме.

В RMAA на 1кГц по уровню 1В получилось добиться 0.0007%.

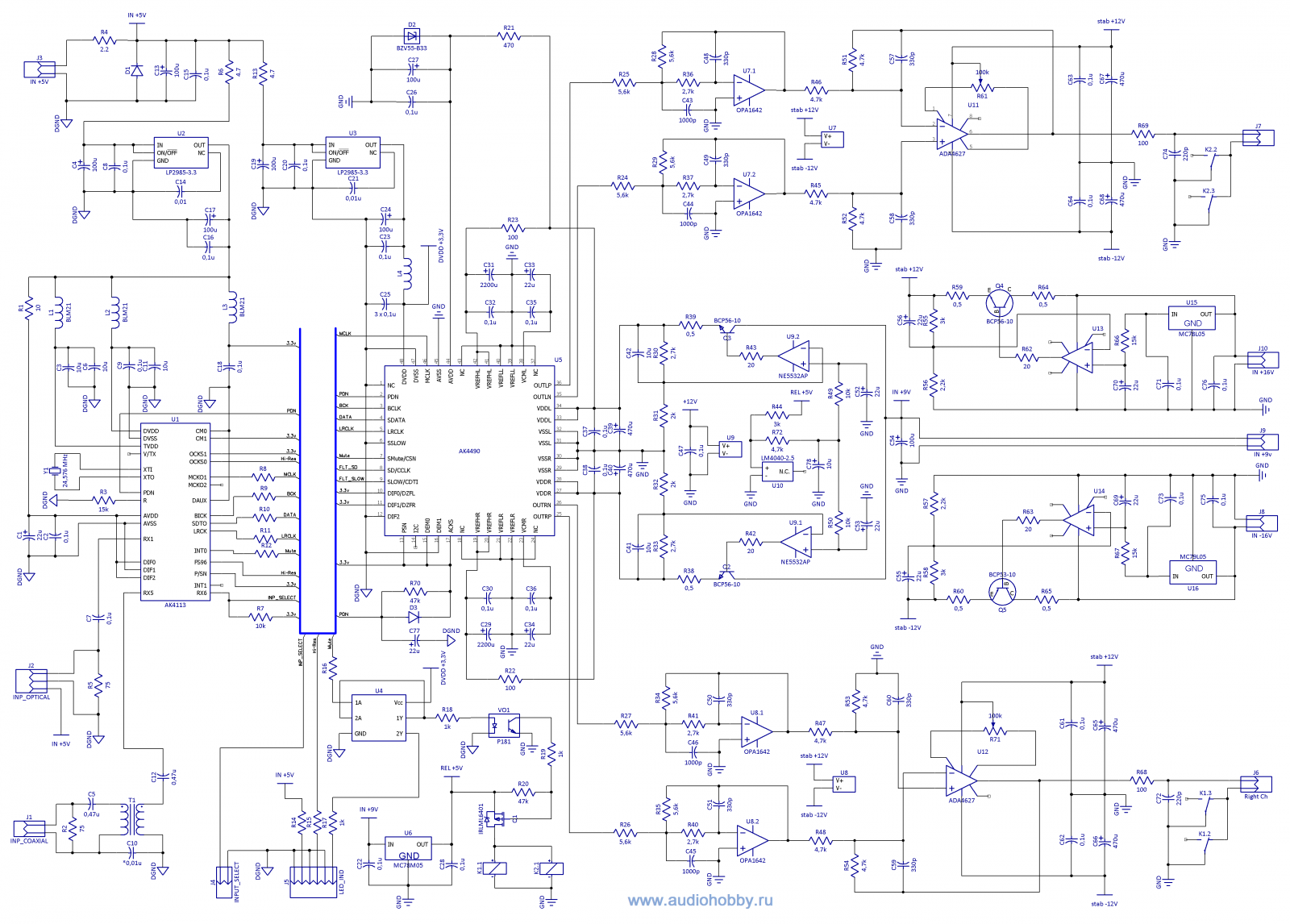

Дискретный выхлоп для AK4495/AK4490/AK4399/AK4390 и WM8741 и др

Последнее схемотехническое решение было успешно опробовано c ЦАП-ами, имеющими выходы по напряжению (AK4495, AK4399) и показало тоже отличные результаты (0.0008% по уровню 1.5В).
